Termocamera su drone per FV: cosa vede

Una termocamera non misura difetti. Misura la temperatura superficiale, nient'altro. Che da questo nasca un'affermazione utilizzabile su un impianto fotovoltaico dipende da una circostanza fisica: un modulo che non riesce più a trasformare la propria corrente in potenza la trasforma in calore. Il difetto si tradisce quindi da solo, ma solo a certe condizioni e solo in certe forme. Questo articolo descrive entrambe le cose, il visibile e l'invisibile.

Cos'è in realtà un hotspot

In una stringa i moduli sono collegati in serie. La corrente che passa attraverso il modulo più debole determina la corrente dell'intera stringa. Se una cella viene danneggiata, ombreggiata o invecchia in modo non uniforme, non riesce più a lasciar passare la corrente delle altre. Diventa una resistenza e si riscalda.

È il motivo per cui un unico modulo anomalo abbassa la resa dell'intera stringa, molto prima che nel monitoraggio compaia un allarme. L'inverter vede la stringa, non il modulo. Ed è il motivo per cui durante il rilievo l'impianto deve assolutamente essere sotto carico: senza flusso di corrente niente calore, senza calore nessun riscontro.

Cosa significano i vari schemi

La forma del punto caldo dice più della sua temperatura:

• Un singolo punto chiaro all'interno di un modulo indica una cella danneggiata, spesso dopo grandine, pressione di montaggio o una fessura della cella con effetto elettrico.
• Una striscia calda su più celle corrisponde di solito a una sotto-stringa bypassata, quindi a un diodo di bypass attivo.
• Un intero modulo uniformemente caldo indica un modulo che non fornisce più alcuna corrente, per esempio in caso di interruzione nel collegamento.
• Un'intera fila calda o un tavolo caldo raramente è un problema di modulo, ma è un indizio sulla stringa o sull'inverter.
• Uno schema che si intensifica verso il telaio può indicare una degradazione indotta dal potenziale e richiede una misura di verifica mirata.

Questa attribuzione è una diagnosi di sospetto, non un accertamento delle cause. Cosa ci sia realmente lo misura l'elettricista qualificato sul modulo.

Cosa la camera non vede

Qui vale la pena essere onesti, altrimenti si creano aspettative sbagliate:

• Microfessure senza effetto elettrico. Se la fessura non disturba ancora il flusso di corrente, non si genera calore. Per quello servono l'elettroluminescenza o una misura della curva caratteristica.
• L'invecchiamento generale. Un modulo che ha perso in modo uniforme il dieci percento di potenza è termicamente inappariscente.
• Guasti in inverter, cablaggio e monitoraggio. Al massimo è visibile la conseguenza, non la causa.
• Tutto ciò che sta sotto la superficie del modulo, nel dettaglio. La camera vede la pelle esterna, la sorgente di calore può trovarsi alcuni millimetri più in basso e appare quindi sfumata.
• La vita residua. Un modulo caldo è un riscontro, non una previsione.

Sono le condizioni a decidere il valore del volo

Un volo termico con il meteo sbagliato produce immagini, ma nessuna affermazione. Quattro grandezze determinano se la ripresa è solida:

• Irraggiamento, almeno 600 watt per metro quadrato. Al di sotto le differenze di temperatura sono troppo piccole per distinguere un difetto dal rumore.
• Carico, l'impianto immette e non è in limitazione.
• Vento, il meno possibile. Il vento raffredda la superficie dei moduli e livella proprio le differenze che contano.
• Angolo di vista e riflessione. Il vetro riflette. Per questo si vola in verticale e si sceglie la posizione del sole in modo che la camera non misuri il riflesso del cielo.

Un esempio dalla nostra pratica: nel volo di riferimento l'irraggiamento era compreso fra 547 e 683 watt per metro quadrato, quindi le prime file erano appena sotto la soglia. Questo è scritto così nel rapporto, e da allora fissiamo 600 watt come limite inferiore per ogni volo, invece di portare comunque a termine il rilievo.

Radiometrica o no

Una termocamera comune fornisce un'immagine a falsi colori: si vede che qualcosa è più caldo, ma non quanto. Una camera radiometrica memorizza un valore di temperatura per ogni pixel. Solo questo permette di definire soglie, di confrontare i moduli fra loro e di rendere verificabile l'elaborazione.

Voliamo in modo radiometrico e valutiamo ogni modulo rispetto ai suoi vicini nella stessa fila, non rispetto a un valore assoluto fisso. In questo modo si eliminano gli effetti che riguardano l'intera fila, per esempio la nuvolosità durante il passaggio.

Cosa viene consegnato alla fine

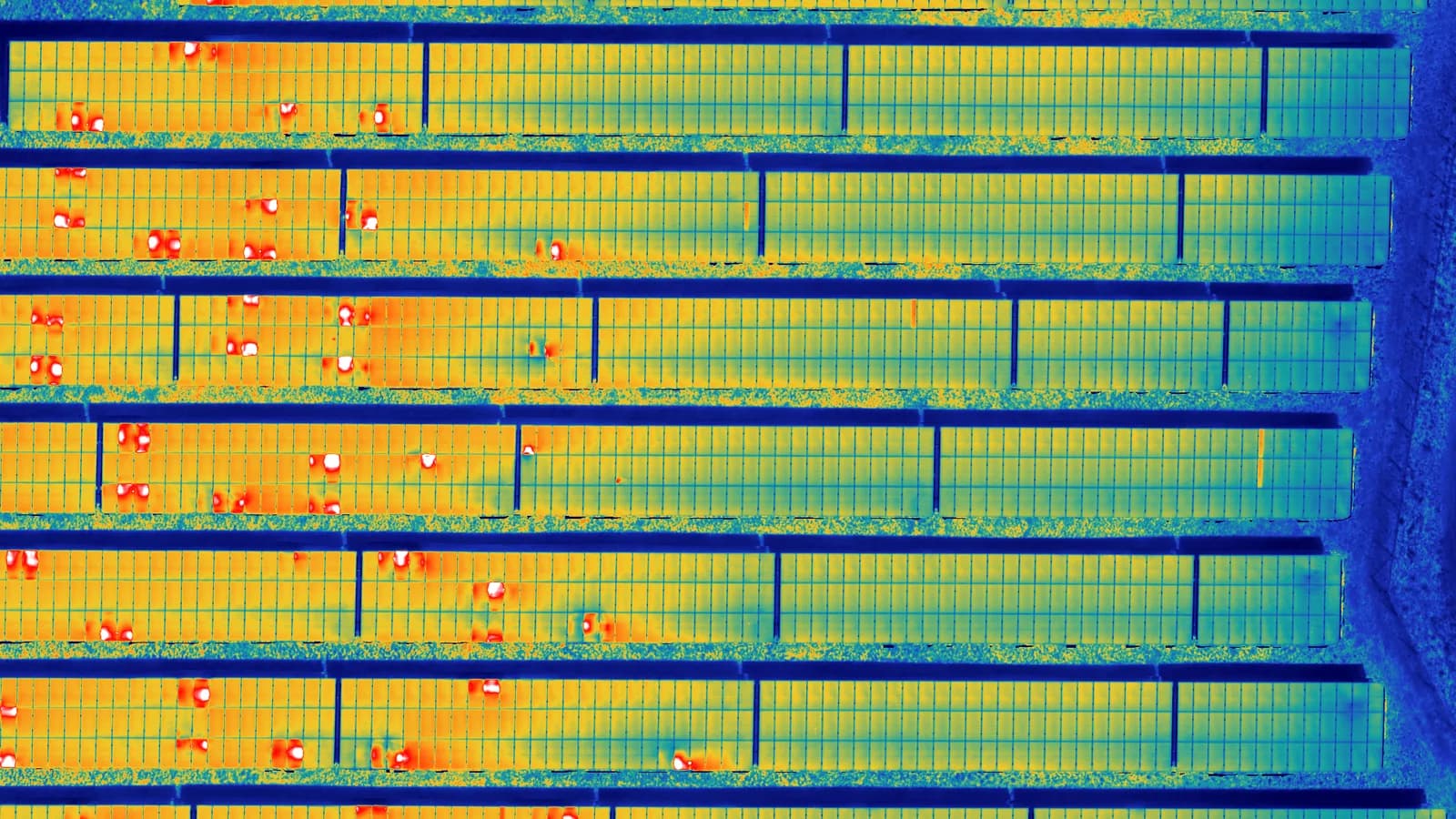

Dal volo nasce un'ortofoto termica radiometrica dell'intero impianto, sopra di essa una griglia dei moduli e da qui un elenco dei riscontri: per ogni riscontro l'ID del modulo, la coordinata, la temperatura massima, la differenza di temperatura rispetto alla fila, la classe dello schema e una priorità. In PDF per l'archiviazione, in CSV e GeoJSON per il software di manutenzione.

L'ordine di priorità è il vero beneficio. Un elenco con trecento riscontri senza gerarchia è privo di valore per la manutenzione; un elenco che dice quali venti moduli vanno affrontati questa settimana non lo è.

Cifre dal progetto di riferimento

Un impianto a terra con 2.8 megawatt di potenza di picco sull'Hochrhein, il corso superiore del Reno, rilevato a fine agosto 2026. Il gestore, per sua espressa volontà, non è nominato; tutti i numeri provengono dal rapporto consegnato:

• circa 4'900 moduli secondo il registro, 22 file, 2.2 ettari
• 75 minuti di volo termico, 1'805 immagini, 5 centimetri per pixel
• 325 moduli anomali, quindi il sette percento dell'impianto
• di cui 126 con priorità uno, 172 con priorità due, 27 con priorità tre
• 118 dei 126 riscontri urgenti confermati in almeno due immagini grezze
• 92 percento di tutti i riscontri nelle file dalla 11 alla 22, uno schema spaziale che rende mirata la verifica
• quattro moduli hanno raggiunto il limite di misura della camera di 150 gradi e sono stati indicati come valori minimi

L'ultimo punto è tipico di una termografia onesta: dove la camera arriva al proprio limite, questo viene scritto nel rapporto, invece di inventare un numero.

Cosa il rapporto non è

Non è una verifica secondo IEC TS 62446-3 e non è una valutazione conclusiva. È un rilievo sistematico e documentato con casi sospetti in ordine di priorità. Classificazione, soglie e condizioni del volo vi sono esposte apertamente, in modo che i riscontri restino verificabili e che l'elettricista qualificato sappia da dove cominciare a misurare.

È proprio in questo che sta il valore: non in una diagnosi dall'alto, ma nel fatto che nessuno debba più percorrere trecento moduli per trovarne venti.

Come si svolge un incarico, quali dimensioni di impianto rientrano in quale forfait e cosa contiene il pacchetto dati è descritto nella pagina Termografia solare.
